AC 滤波电容器：超级电容器如何替代传统铝电解电容
摘要：交流线路滤波是电子设备中的关键功能，传统铝电解电容器 (AEC) 因体积大、刚性结构阻碍了电子产品的小型化和柔性化。近年来，基于纳米碳材料和导电聚合物的电化学电容器 (EDLC/赝电容器) 在高频响应和电容密度方面取得突破性进展。本文系统梳理 2010-2024 年间的关键研究进展，揭示技术演进脉络与未来方向。
一、背景：为什么需要 AC 滤波电容器
1.1 交流线路滤波的作用
在电子设备中，交流电 (AC) 需要转换为直流电 (DC) 才能为电路供电。整流后的直流电仍含有 100/120 Hz 的交流纹波，必须通过滤波电容器平滑化，才能供给敏感电子元件使用。
1.2 传统方案的局限
铝电解电容器 (AEC) 是过去 60 年的标准解决方案，但存在明显缺陷：
| 问题 | 描述 |
|---|---|
| 体积大 | 通常是电路板上最大的元件之一 |
| 刚性结构 | 无法用于柔性/可穿戴电子 |
| 寿命有限 | 电解液干涸导致性能衰减，典型寿命~10,000 次循环 |
| 温度敏感 | 高温环境下性能快速退化 |
1.3 超级电容器的机遇
超级电容器 (电化学电容器) 具有：
- 超高功率密度：快速充放电能力
- 超长循环寿命：>100,000 次循环
- 宽工作温度范围：-40°C 至 +70°C
但传统超级电容器的频率响应差（通常<1 Hz），无法满足 120 Hz AC 滤波需求。核心挑战在于：如何同时实现高电容密度和快速频率响应。
二、技术挑战：高频响应的物理本质
2.1 关键性能指标
评价 AC 滤波电容器的核心指标：
| 指标 | 符号 | 理想值 | 物理意义 |
|---|---|---|---|
| 面积比电容 | C_A (120 Hz) | 越高越好 | 单位面积存储电荷能力 |
| 相位角 | φ (120 Hz) | 接近 -90° | 电容纯度高，-80° 以上可实用 |
| RC 时间常数 | τ | <0.2 ms | 响应速度，越小越快 |
| 截止频率 | f₋₄₅ | >120 Hz | 相位角达到 -45° 的频率 |
2.2 核心矛盾
传统超级电容器面临结构性矛盾：
高比表面积 ←→ 复杂孔结构 ←→ 离子传输路径长 ←→ 频率响应慢
↑ ↓
└──────────── 高电容 ←──╮ ╭── 低频响应 (<1 Hz) ────┘
│ │
┌──────────── 低电容 ←───╯ ╰── 高频响应 (>120 Hz) ────┐
↓ ↑
低比表面积 ←→ 简单孔结构 ←→ 离子传输路径短 ←→ 频率响应快
破局关键：设计有序孔结构，同时提供：
- 丰富的离子吸附表面（高电容）
- 最短的离子传输路径（快速响应）
三、技术演进：2010-2024 关键突破
3.1 开创性工作 (2010)

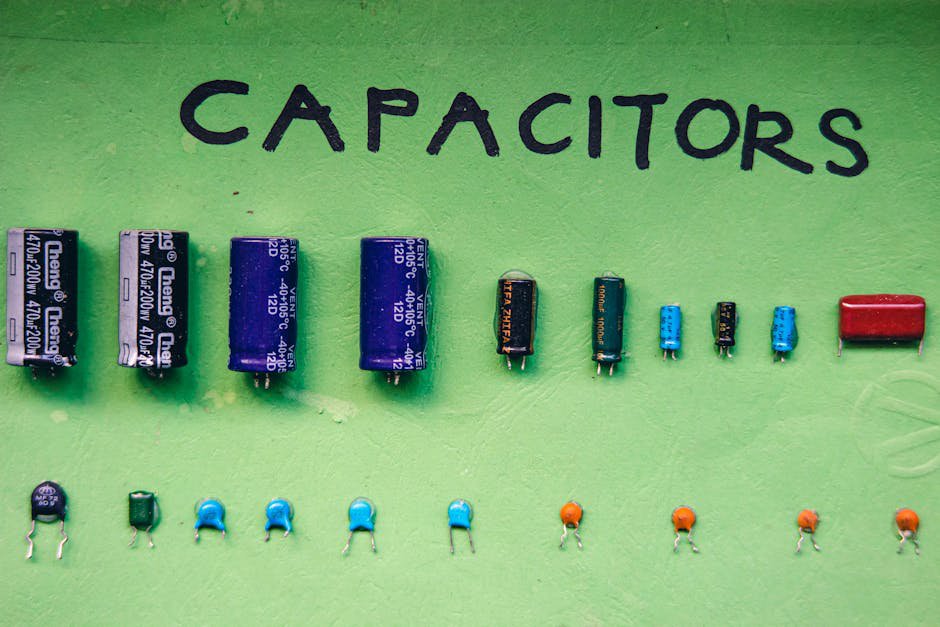

各种类型电容器
Miller-etal_Science2010 首次证明石墨烯双电层电容器可实现 AC 滤波功能：
- 面积电容：~175 μF/cm² @ 120 Hz
- 相位角：-82° @ 120 Hz
- 意义：证明 EDLC 可用于 120 Hz 滤波，开启新研究方向
3.2 可拉伸集成 (2017)
Chen-etal_NanoEnergy2017 实现高度可拉伸集成系统：
- 创新：预拉伸转移法形成起皱 SWCNT 结构
- 性能：15.1 μF/cm² @ 120 Hz，相位角 -75.2°
- 特色：200% 可拉伸性 + UV 探测功能集成
- 局限：电容密度偏低
3.3 快速等离子体工艺 (2020)
Li-etal_ESM2020 开发普鲁士蓝模板垂直石墨烯：
- 创新：MOF 作为结构介导剂，5 分钟快速等离子体碳化
- 性能：2.34 mF/cm² @ 120 Hz，相位角 -80.6°
- 意义：电容密度提升>10 倍，工艺时间大幅缩短
3.4 3D 互联结构突破 (2022)
Han-etal_Science2022（Science 主刊）
核心创新：3D 互联碳管网格 (3D-CTG)
- 真正互联的 3D 结构（垂直 + 横向碳管化学键连接）
- 自支撑柔性薄膜（直径 54mm，厚度 10μm）
- 性能：2.81 mF/cm² @ 120 Hz，相位角 -81°
- 验证：6 个串联实现 6.3V 工作电压，频率响应不降级
Zhang-etal_AdvSci2022
核心创新：聚离子液体 (PIL) 桥接碳织物
- 方法：聚电解质复合诱导相分离 + 高温碳化
- 结构：hierarchical 多孔（一级孔 10-100μm，二级孔亚微米 - 微米）
- 性能：2632 μF/cm² @ 120 Hz，相位角 -80°
- 特色：柔性优异，N 掺杂改善润湿性
Wen-etal_AFM2022
核心创新：垂直取向 MXene/rGO 复合 (VMG)
- 方法：电化学共沉积，rGO 框架 templated 垂直 MXene 排列
- 机制：赝电容（质子氧化还原）+ EDL 双电层
- 性能：1.14 mF/cm² @ 120 Hz，相位角 -80°
- 优势：不对称器件实现 1.4V 宽电压窗口，能量密度 805 μF V²/cm²
3.5 导电聚合物纳米片 (2023)
Zhao-etal_AFM2023 开发 PEDOT:PSS/科琴黑多孔纳米片：
- 创新：2D 纳米片结构（厚度~10nm），溶剂热 + 冷冻干燥
- 性能：3089 μF/cm² @ 120 Hz，相位角 -81.9°（最优）
- 特色：微超级电容器构型，低电压下体积优势明显
- 验证：60 Hz AC 输入整流后滤波效果优异，任意波形滤波验证
3.6 Nature 级突破 (2023)
Hu-etal_Nature2023 实现超低电阻集成滤波电容器：
- 创新：电场增强策略 + 飞秒激光刻蚀窄通道设计
- 电极：VG/PEDOT 复合（垂直石墨烯 + 导电聚合物涂层）
- 性能：5.2 mF/cm² @ 120 Hz（创纪录），相位角 -85°
- 电阻：39 mΩ cm² @ 120 Hz（超低）
- 寿命：1,000,000 次循环无明显衰减
- 集成：80 cells/cm² 密度，电容和电压可按需定制
3.7 3D 多层碳管优化 (2024)
Chen-etal_Joule2024（Han-etal 团队后续工作）：
- 创新：3D 多层碳管 (3D-MLCT)“管中管"嵌套结构
- 方法：3D-AAO 模板 + CVD/ALD 交替沉积
- 性能：3.08 mF/cm² @ 120 Hz，相位角 -80.1°
- 对比：电容比 3D-CNT@CT 提高 70%+，比商业 AEC 高~40 倍
- 验证：10 个 EDLC 串联实现 10V 工作电压
四、性能对比：技术路线全景图

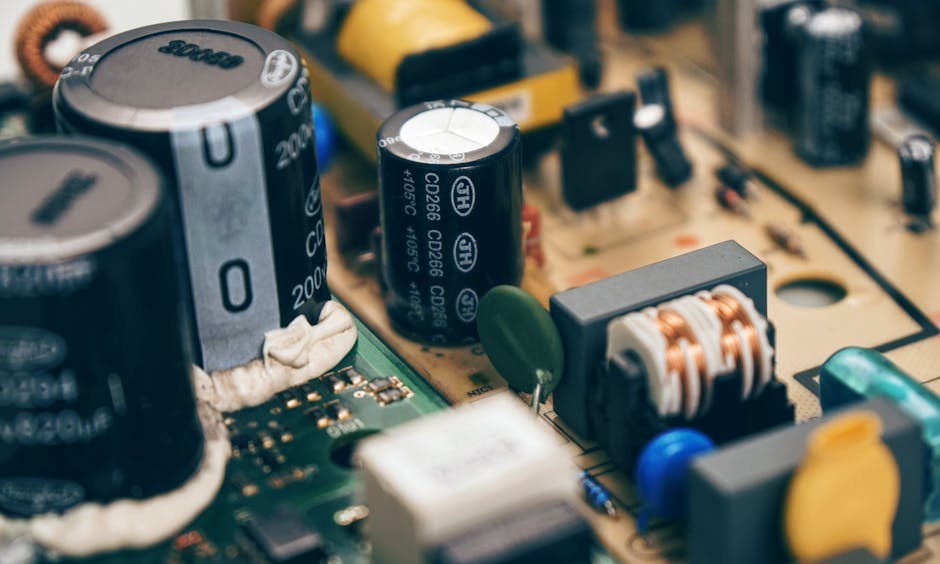

电子组件在电路中
4.1 关键指标对比
| 年份 | 论文 | 材料体系 | C_A (120 Hz) | 相位角 | 循环寿命 | 特色 |
|---|---|---|---|---|---|---|
| 2010 | Miller-etal_Science | 石墨烯 | ~0.18 mF/cm² | -82° | - | 开创性 |
| 2017 | Chen-etal_NanoEnergy | 起皱 SWCNT | 0.015 mF/cm² | -75.2° | - | 可拉伸+UV |
| 2020 | Li-etal_ESM | PB 模板 VG | 2.34 mF/cm² | -80.6° | - | 快速工艺 |
| 2022 | Han-etal_Science | 3D-CTG | 2.81 mF/cm² | -81° | - | 3D 互联 |
| 2022 | Zhang-etal_AdvSci | PIL 碳织物 | 2.63 mF/cm² | -80° | 50,000 次 | 柔性 |
| 2022 | Wen-etal_AFM | VMG | 1.14 mF/cm² | -80° | 20,000 次 | 赝电容 |
| 2023 | Zhao-etal_AFM | PKHN 纳米片 | 3.09 mF/cm² | -81.9° | 10,000 次 | 微器件 |
| 2023 | Hu-etal_Nature | VG/PEDOT | 5.2 mF/cm² | -85° | 1,000,000 次 | 超低电阻 |
| 2024 | Chen-etal_Joule | 3D-MLCT | 3.08 mF/cm² | -80.1° | - | 管中管 |
| - | 商业 AEC | 铝箔 + 电解液 | ~0.08 mF/cm² | -83.5° | ~10,000 次 | 基准 |
4.2 技术路线分类
AC 滤波电容器技术路线
├── 碳基 EDLC
│ ├── 石墨烯基
│ │ ├── Miller-etal_Science2010（开创）
│ │ ├── Li-etal_ESM2020（PB 模板 VG）
│ │ └── Hu-etal_Nature2023（VG/PEDOT 复合）
│ ├── 碳纳米管基
│ │ ├── Chen-etal_NanoEnergy2017（起皱 SWCNT）
│ │ ├── Han-etal_Science2022（3D-CTG）
│ │ └── Chen-etal_Joule2024（3D-MLCT）
│ └── 碳织物基
│ └── Zhang-etal_AdvSci2022（PIL 桥接）
└── 赝电容复合
├── MXene 基
│ └── Wen-etal_AFM2022（VMG）
└── 导电聚合物基
└── Zhao-etal_AFM2023（PEDOT:PSS/KB）
五、核心设计原则：从经验到理性
5.1 有序孔结构
无序孔（传统活性炭）：电解液 → 曲折孔道 → 长传输路径 → 慢响应
有序孔（3D-CTG/VMG/PKHN）：电解液 → 直通道 → 短传输路径 → 快响应
5.2 高导电网络
- 本征高导电材料（石墨烯、CNT、MXene）
- 避免使用粘结剂（增加界面电阻）
- 结构一体化设计（化学键连接 vs 物理附着）
5.3 薄电极策略
- 电极厚度限制在~10μm 量级
- 2D 纳米片/薄膜构型优于厚膜
- 牺牲部分活性材料负载量换取响应速度
5.4 表面功能化
- N 掺杂改善电解液润湿性
- 赝电容材料复合（PEDOT、MXene）提升电容密度
- 但需平衡赝电容反应动力学（避免拖慢响应）
六、应用场景与商业化前景
6.1 适用场景
| 场景 | 电压需求 | 超级电容器优势 | 挑战 |
|---|---|---|---|
| 低压电子 (<10V) | 水系电解液 | 体积优势明显 | 串联均压 |
| 中压电子 (10-25V) | 有机电解液 | 体积优势扩大 | 安全性 |
| 柔性电子 | 任意 | 可弯曲/可拉伸 | 封装 |
| 微型器件 | <1V | 平面化集成 | 电容密度 |
| 高压电网 (>100V) | 串联 | 长寿命 | 成本高 |
6.2 商业化障碍
- 成本：纳米材料制备成本远高于铝箔 + 电解液
- 工艺：CVD/ALD/激光刻蚀等工艺难以规模化
- 标准：缺乏行业测试标准和认证体系
- 供应链：未形成成熟的材料 - 器件 - 应用产业链
七、总结与展望
7.1 技术成熟度评估
| 维度 | 状态 | 说明 |
|---|---|---|
| 原理验证 | ✅ 完成 | 多篇 Nature/Science 论文证明可行性 |
| 性能指标 | ✅ 超越 AEC | 电容密度 30-60 倍，寿命 10-100 倍 |
| 工艺成熟度 | ⚠️ 实验室级 | 缺乏规模化生产工艺 |
| 成本竞争力 | ❌ 无优势 | 纳米材料成本高昂 |
| 商业应用 | ⚠️ 早期 | 少量 niche 应用（柔性/微型器件） |
7.2 终极愿景
“超级电容器替代 AEC"不是取代，而是互补：
- 高压/大容量场景：AEC 仍占主导
- 低压/小型化/柔性场景：超级电容器逐步渗透
- 集成化微系统：超级电容器成为片上无源元件标准选择
参考文献
- Miller JR, et al. Graphene Double-Layer Capacitor with AC Line-Filtering Performance. Science. 2010;330:1637.
- Chen C, et al. Highly Stretchable Integrated System for Micro-Supercapacitor with AC Line Filtering and UV Detector. Nano Energy. 2017;42:187-194.
- Li W, et al. Prussian Blue Based Vertical Graphene 3D Structures for High Frequency Electrochemical Capacitors. Energy Storage Mater. 2020;30:1-9.
- Han F, et al. Structurally Integrated 3D Carbon Tube Grid Based High-Performance Filter Capacitor. Science. 2022;377:1004-1007.
- Zhang M, et al. Bridged Carbon Fabric Membrane with Boosted Performance in AC Line-Filtering Capacitors. Adv Sci. 2022;9:2105072.
- Wen Y, et al. Vertically Oriented MXene Bridging the Frequency Response and Capacity Density Gap for AC-Filtering Pseudocapacitors. Adv Funct Mater. 2022;2111613.
- Zhao M, et al. PEDOT:PSS/Ketjenblack Holey Nanosheets with Ultrahigh Areal Capacitance for kHz AC Line-Filtering Micro-Supercapacitors. Adv Funct Mater. 2023;2313495.
- Hu Y, et al. Ultralow-resistance electrochemical capacitor for integrable line filtering. Nature. 2023;624:74-79.
- Chen G, et al. Three-dimensional multi-layer carbon tube electrodes for AC line-filtering capacitors. Joule. 2024;8:1-12.
作者：胡博士
整理时间：2026-04-11
基于文献：9 篇核心论文（2010-2024）
